高效机房
更新时间:2020-09-17 13:44:01 字号:T|T



延伸阅读:高效机房简介及意义

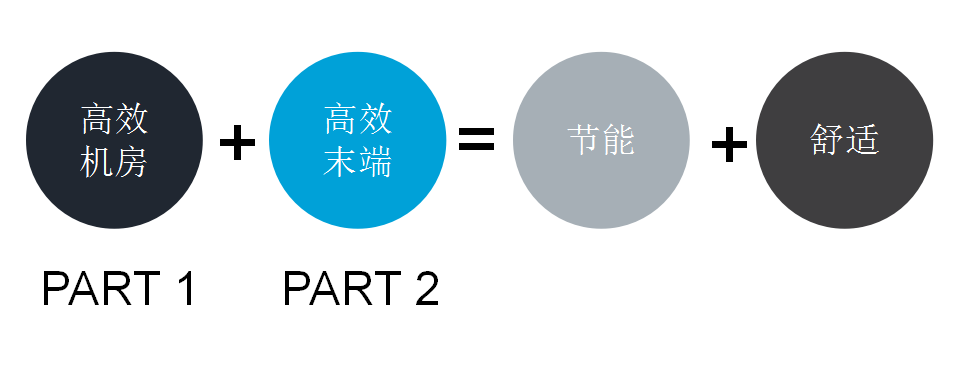

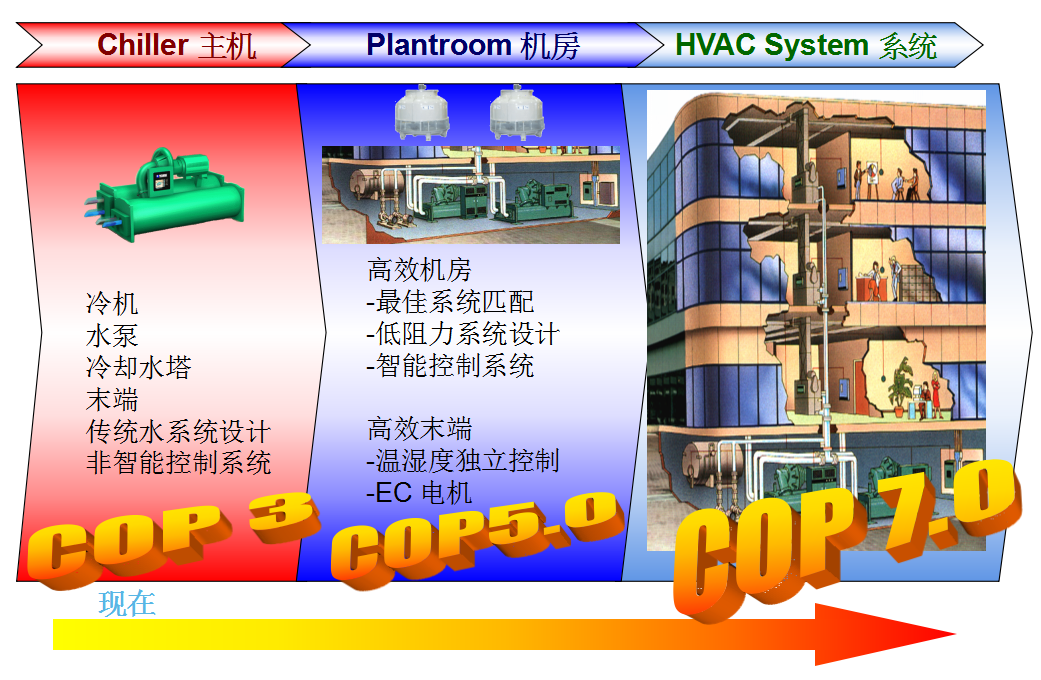

高能效空调系统综合解决方案——高效机房

高效机房的定义与具体介绍 SCOP system coefficient of performance

评价冷水机房是否真正节能,采用“冷水机房全年综合能效”,也即
高校机房

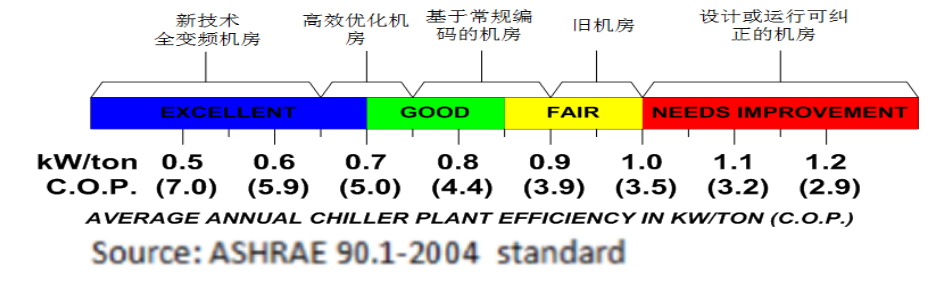

根据美国采暖、制冷与空调工程师学会(ASHRAE)提出的标准,“冷水机房全年综合能效”在COP5.0 (0.7kw/ton)) 上的为高效能机房,综合能效在1.0 kW/ton以上的为需要改造的机房。目前国内大部分机房能效都在COP 3.5(1.0 kW/ton) 以上。

高效机房GB50189机房整体COP

GB50189机房整体COP

高效机房设计原则

合理的负荷预估及机房全年整体能效预估计算

主机能效比高

主机蒸发器、冷凝器水阻小

主机流量变化范围大,变化率高,快速适应变流量工况

优化冷冻水泵、冷却水泵选型参数,水泵扬程合理,严格审核泵头及电机效率

优化冷却塔选型参数,合理配置与项目情况所匹配的冷却塔容量

大厦空调系统节能潜力



高校机房

空调系统综合节能改造方案

空调系统综合节能改造方案

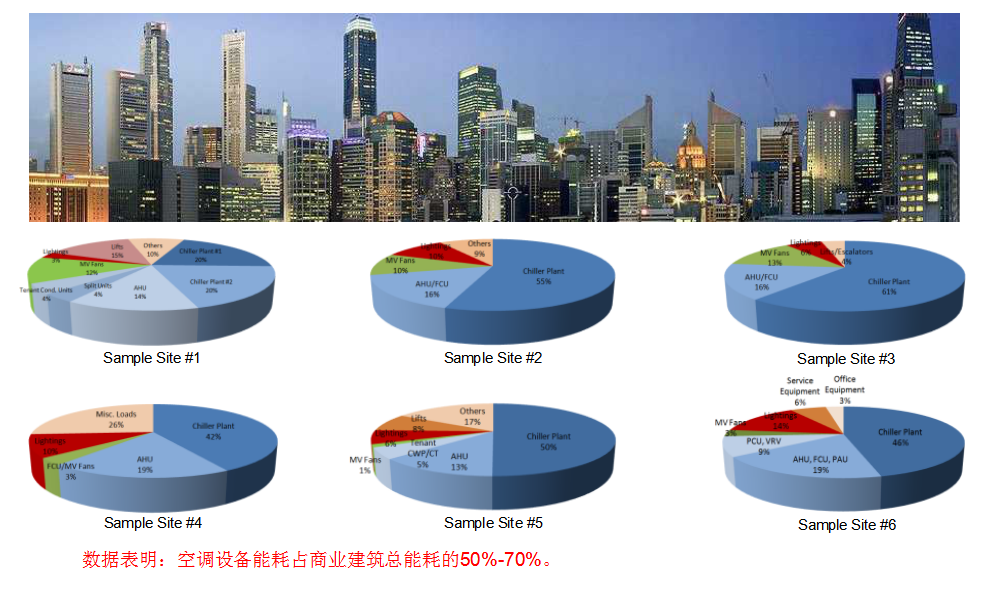

建筑能耗现状分析——典型商业建筑能耗占比

典型商业建筑能耗占比

制冷机房现存问题



大多数现有主机容量是峰值需求的2倍以上

水泵流量、扬程都过于保守,使得功率过大

由于不良的运行与维护导致了制冷机房不断的效率下降

以至于机房整体能耗高、空调机房运行费用远超于设计情况、出水温度过高时室内舒适度达不到要求。

决定机房效率的因素

设备性能、系统匹配、运行维护管理


高效设备与管路优化

制冷机房现存问题

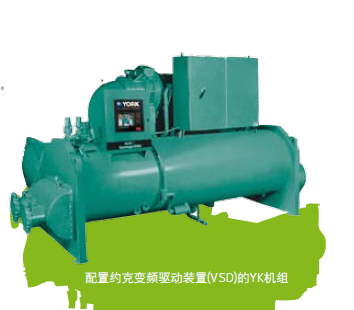

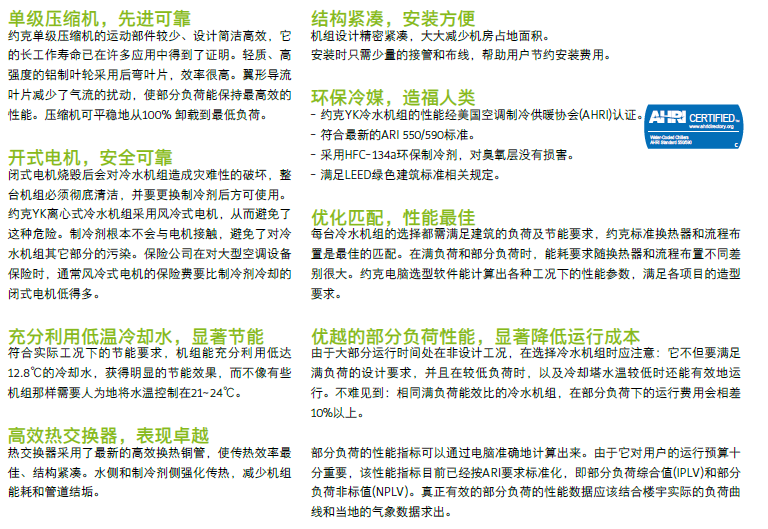

高效离心机组——YK

高效离心机组——YK高效离心机组——YK

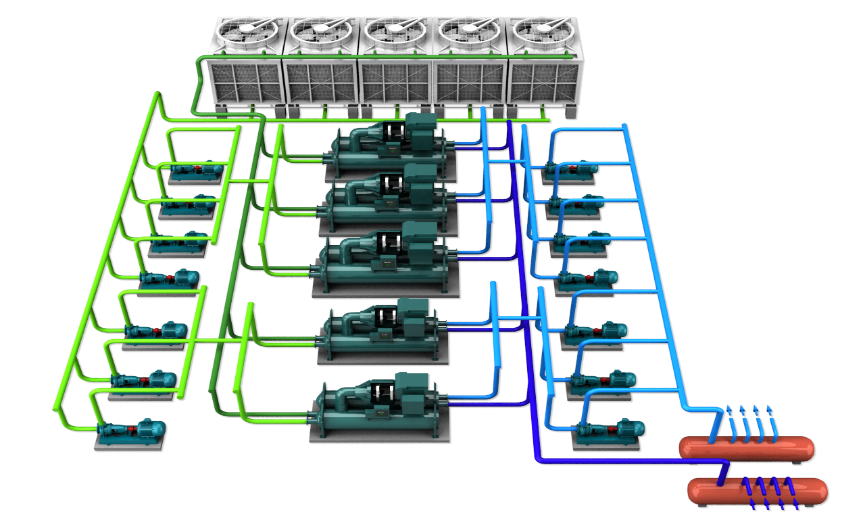

常规机房3D布置图

常规机房3D布置图

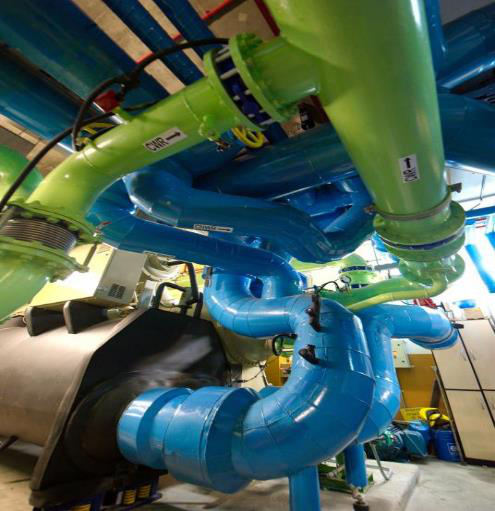

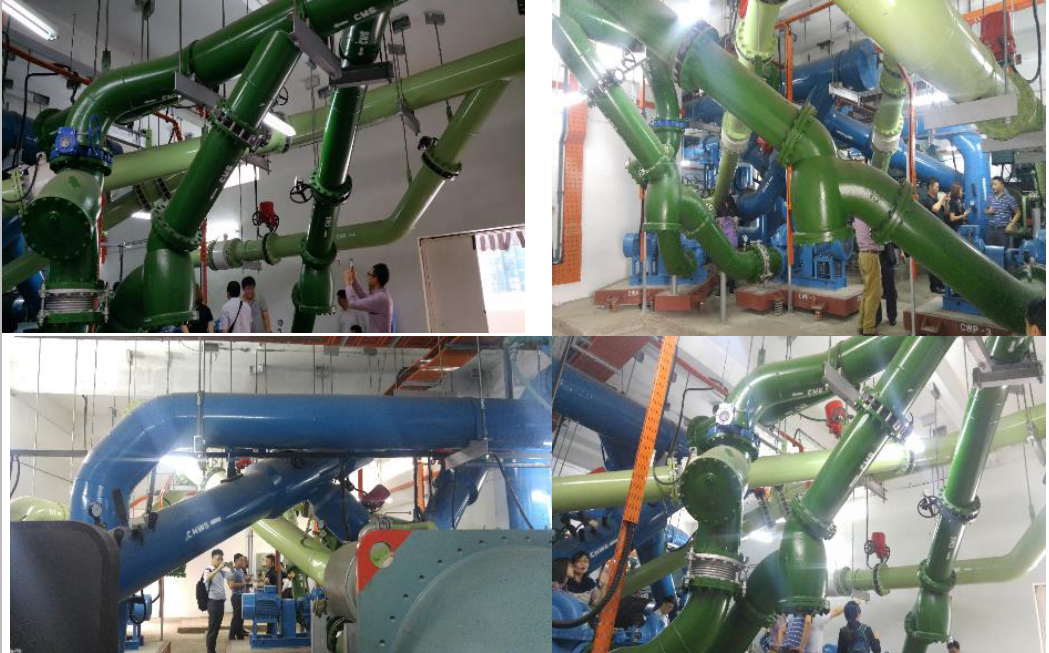

常规机房管路

常规机房管路常规机房管路常规机房管路

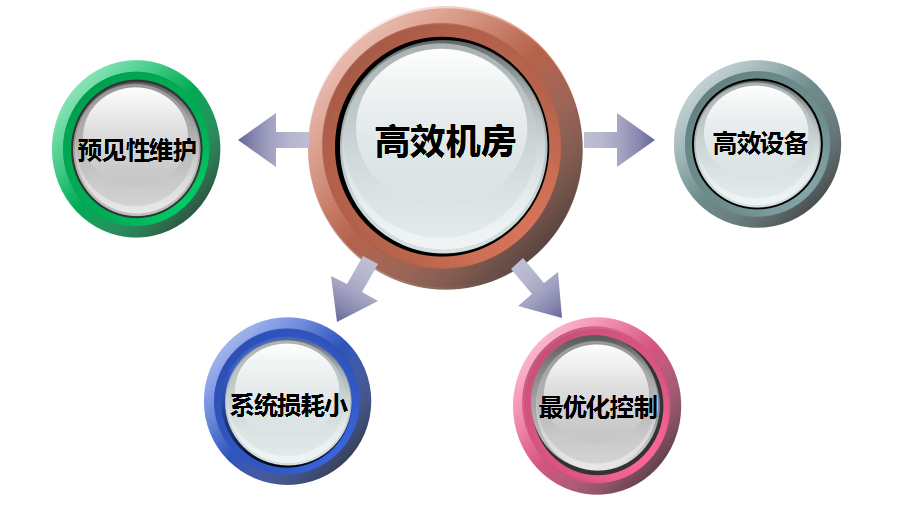

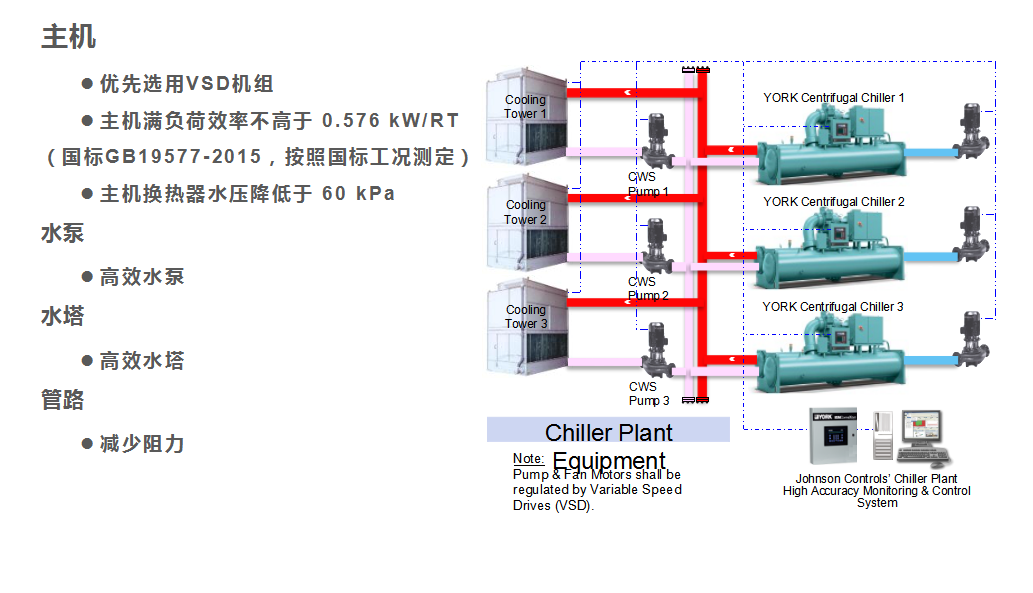

高效机房要点总结

高效机房要点总结

定期对传感器进行标定,做好水处理,冷机可以加装一些在线清洗装置。
主机效率一般要求高于0.55 KW/RT(COP=6.4),水泵配有IE3电机和变频控制,冷塔的冷幅2℃左右。
准确计算系统负荷分布,减少阀门、弯头的使用,减小系统的沿程阻力和局部阻力,不同温度要求的系统独立供应,做好风平衡与水平衡

高精度传感器,控制逻辑合理,保证主机和水泵长期稳定运行在高效率区,优先启用高效设备和高效系统(如Free Cooling)

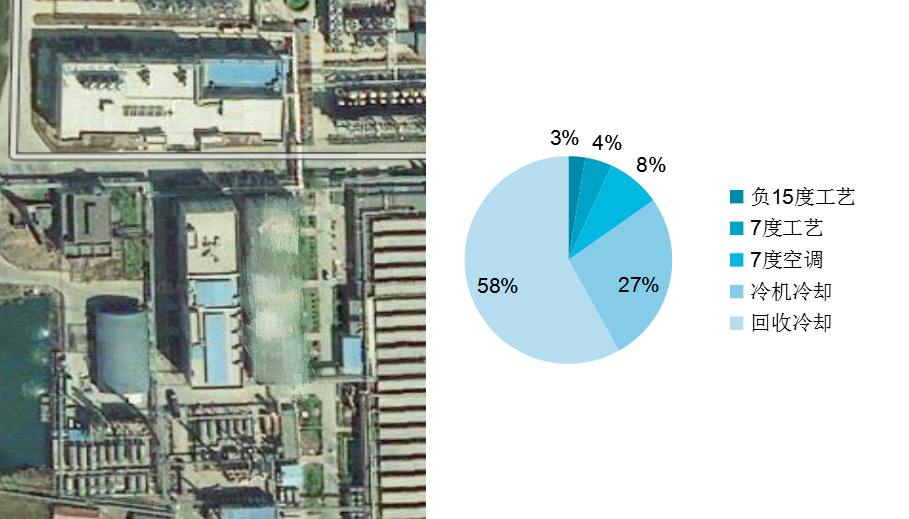

高效机房应用案例——齐鲁安替药厂


高效机房应用案例

系统概述:

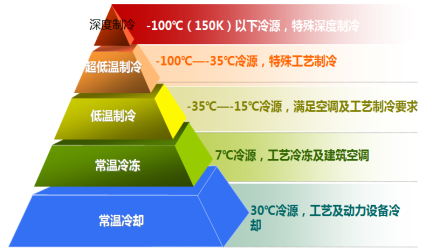

7度工艺用水系统,为开式循环系统,储罐-泵-使用点-机组循环,机组配置如下:一台210万大卡机组、两台双工况冰蓄冷机组。
7度空调水系统,为闭式循环系统,机组配置:两台210万大卡标准空调主机。
-15度制冷机组工艺用冷,机组配置:65万大卡机组两台,一用一备。
7度工艺水冬季免费制冷系统。
动力循环水系统:3台900m³/h横流冷却塔,28度湿球,37/32进出水温度,满足动力车间现有有制冷机组循环水量。
回收循环水系统:6台700 m³/h横流冷却塔,28度湿球,39/32进出水温度,满足回收日常使用量,还富裕一个冷却塔的处理量。
高效机房案例

建设要求:

从以下几个方面打造国内一流的超高性能机房
能效要求:   系统全年运行达到超高能效水平
运行要求:   预置控制逻辑,实现无人值守运行
运行管理要求:实现系统远程管理,运行监测和系统诊断
能源管理要求:功能先进的机房能源管理系统,包含各类报表,分析等
维护要求:   由相应设备售后专业人员定期维护。

方案优化总体思考:

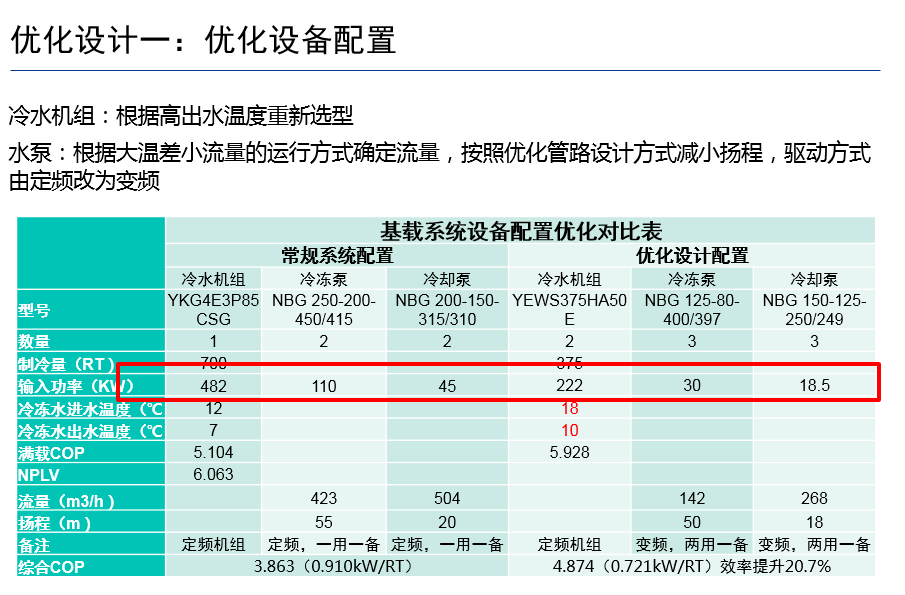

1、    提高关键设备能效:从全年能耗角度优化设备配置
2、   优化系统控制:从全年运行,系统的角度提高整体能效。尤其是针对本系统,子系统较多的特点,重点考虑以下各个系统的控制优化

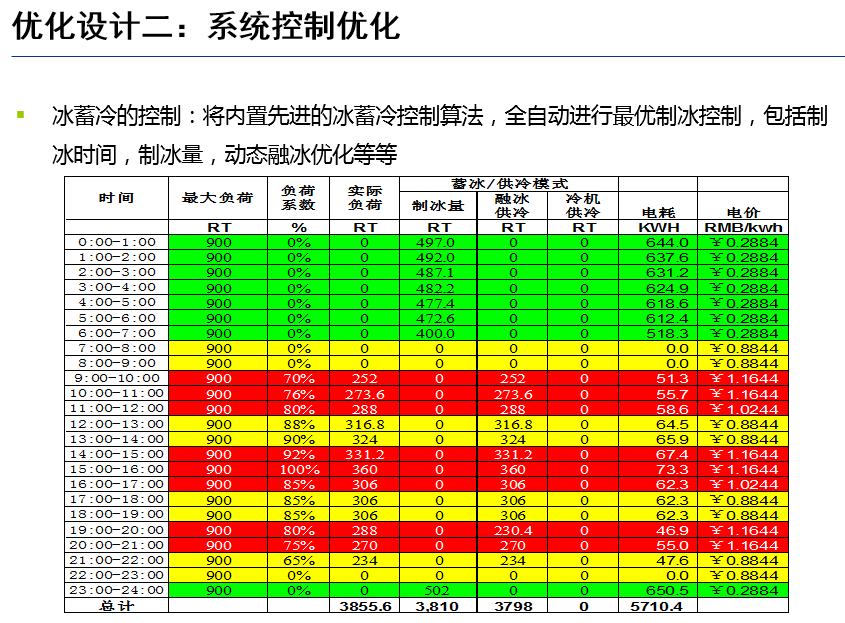

动态冰蓄冷策略优化
免费供冷策略优
        回收冷却水系统控制优化
系统总体控制优化
3、   强化系统调试:采用江森特有的72小时无间断在线调试方式

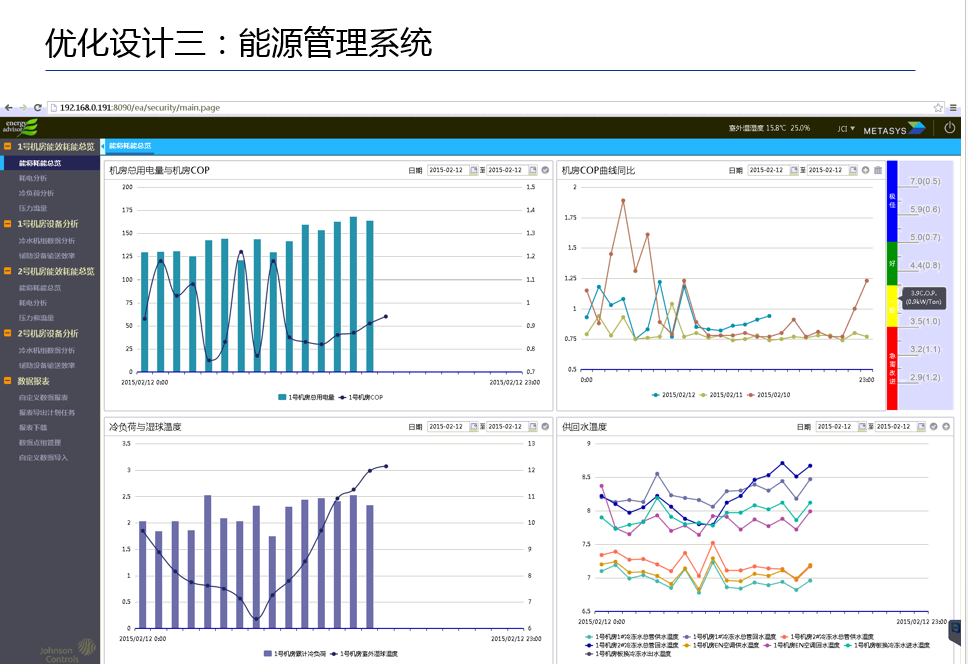

4、   优化能源报表:包含各类能耗报表,管理报表和KPI分析
5、   优化运营维护:

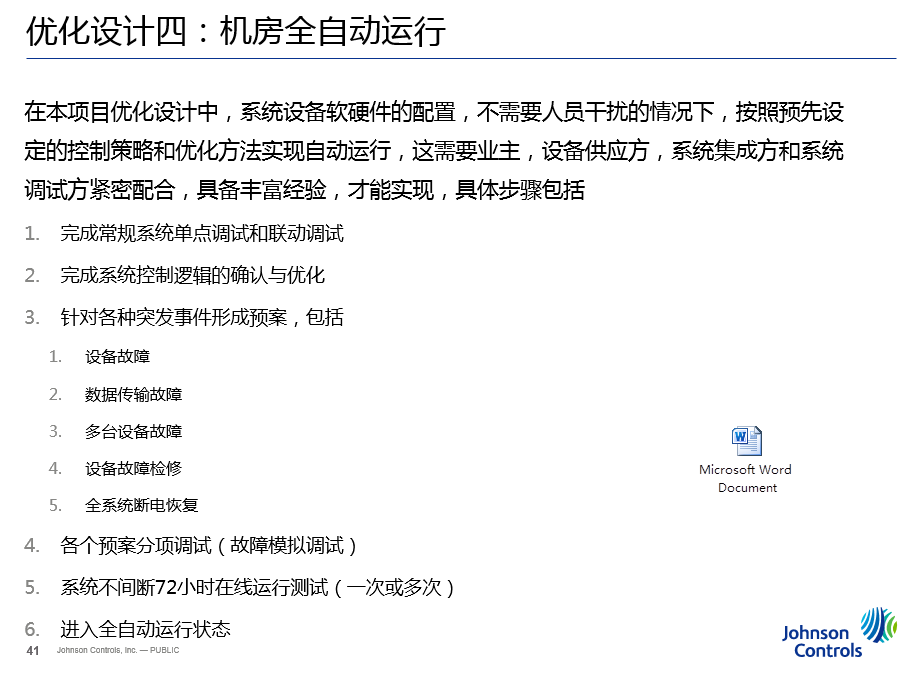

       无人值守,全自动运行

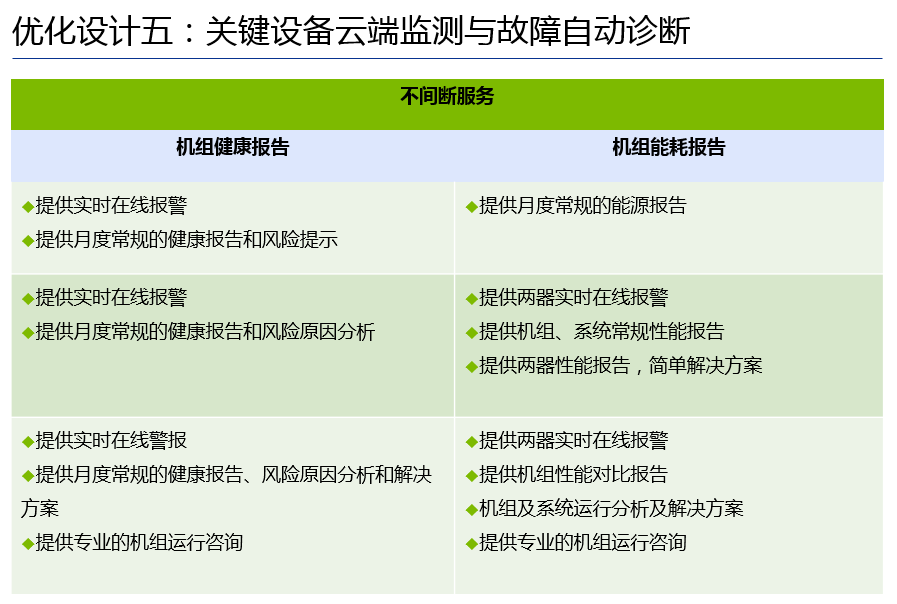

        系统接入云服务中心,24小时在线监测,诊断
        冷凝器在线清洗
高效机房优化设计思路高效机房优化设计思路高效机房优化设计思路高效机房优化设计思路高效机房优化设计思路

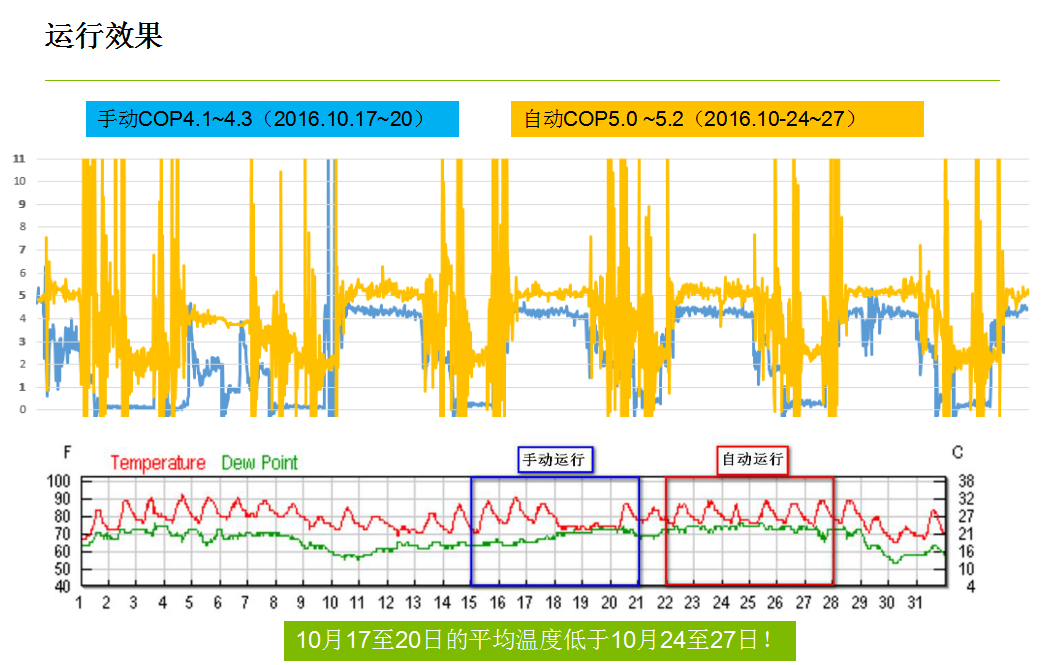

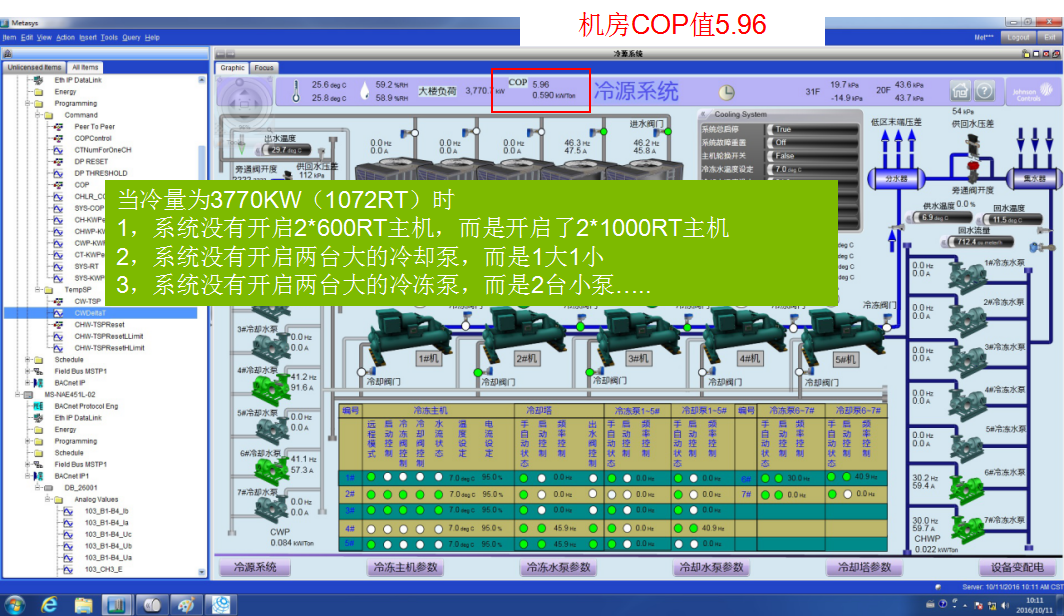

实测运行效果

实测运行效果

实测运行效果
